一、結構概述

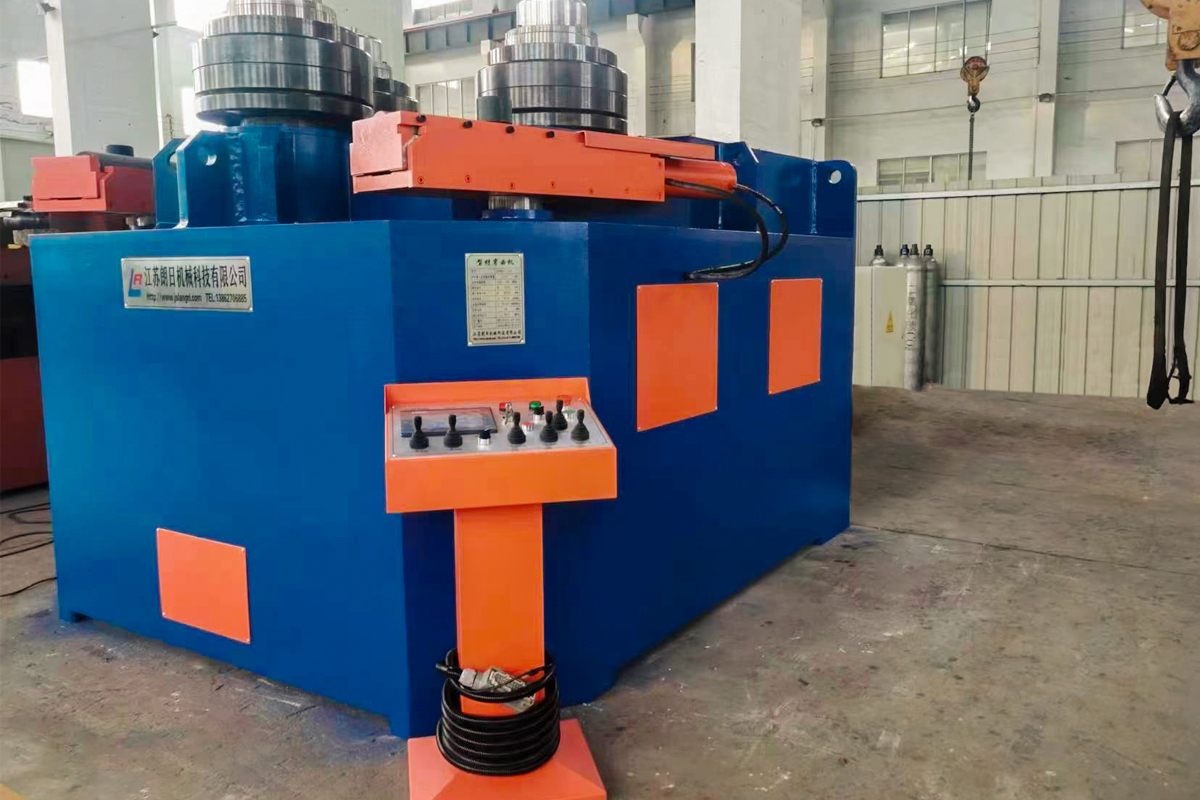

        100-型材彎曲機主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。 該機為弧線三輥型材彎曲機，具有型材的預彎功能，三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳動，兩下輥可圍繞固定回轉中心做弧線升降運動，工作輥的兩側設有托輥和矯正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量。

二、性能應用
        該型材彎曲機托輥矯正輥有三個運動：（1）可以做升降運動；（2）可同時與下輥做弧線升降運動；（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。兩個下輥的升降位移由數字顯示，醒目直觀，該機配有Du立的操作臺，操作方便。機器的床身為鋼板焊接結構，并經退火處理消除內應力。整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。該機結構合理，體積小，功能多，是一類型材成形設備，廣泛用于鍋爐、造船、水電、金屬結構等行業。
